今ある窓を簡単に外側から強化する唯一の技術（特許獲得）
目次:
＊今ある窓ガラス強化法の現状と省エネ効果
＊防災エコ窓工法とは？
＊防災エコ窓工法の特徴とニーズ
＊Q＆A
＊機能色々
＊断熱性能比較
今ある窓ガラス強化法の現状と省エネ効果
一般的な窓ガラス強化法と問題点：
①補強フィルムの使用：割れる事を防ぐのではなくガラス片の飛散防止、省エネ効果は低い。
②外部にシャッターを設置：シャーターは耐風圧性が低く裏風が入ると破損する可能性が高い。
全部の窓への取り付けると施工費が大幅にアップする。
③強化ガラスの使用： 耐風圧は高いが飛散物が当たると割れる可能性がある。省エネ効果は低い。
④外側に窓枠や取り付け： 北側やトイレなどへの使用が主で全窓への取り付けには不向き。
省エネ効果は殆どない。
防災エコ窓施工とは？
窓を外側から簡単に複層強化する工法です。これにより窓ガラスが割れるリスクを大幅に下げ、同時に断熱性を約２倍以上に高める特許技術です。

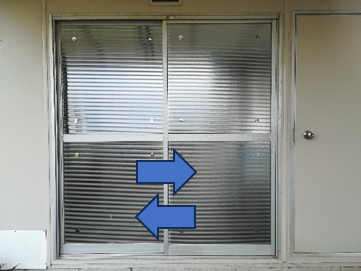

窓ガラスの外側に金具をつけ、高強度、高断熱の中空ポリカーボ（厚さ４mm）を取り付けます。
防災エコ窓工法の特徴とニーズ
特徴：
①単なる飛散防止ではない。
②高いコストパフォーマンス＝窓１枚で２千円程度
③熱還流率６⇒３（w/k・m２・sec）＝光熱費低減
④ガラスが割れない事による防犯力向上＝窓からの不審者侵入阻止
⑤DIY施工＝工事費節減
⑥集合住宅での施工対応＝軽量且つ着脱可能の為マンションでの許可が得やすい。
⑦通常２日で取付完了
⑧建物と同等の以上の長期耐久性＝ポリカーボは防弾ガラス、新幹線の窓材として使用
⑨難燃性＝アクリル、塩ビと違い難燃素材
主なニーズ：
①光熱費を大幅に削減したい方へ。
②年間を通し長時間の空調が必要施設の省エネ改修＝温水プール、病院、高齢者施設
③幹線道路、空港、騒音発生エリアの防音対策に。
④不審者、空き巣等が気になるエリアでの防犯対策に。
⑤強風発生頻度が多い沿岸地域での窓ガラス強化に。
⑥ゴルフ場、球技場、火山付近の窓割れ対策に。
⑦ESG,SDGｓ推進企業、団体、行政の省エネ改修に。
⑧医薬品、食料等の重要物資保管倉庫の防災、防犯セキュリティー強化に。
⑨省エネ改修、防災力改善には関心があったがコスト、工期の点で躊躇っていた企業に。
⑩倉庫等での紫外線対策に。
⑪結露低減対策に。
Q＆A：よくある質問です。
＊材料費と施工コストは？
90㎝x90㎝の窓ガラス1枚で2千円ほどです。小さな窓では360円程となります。
施工はDIYでも出来るので人で不足で忙しい事業者に負担をかける事はありません。
＊特殊金具を使わず窓に直接貼った方が安くできるのでは？
部屋の明かりはどうしても虫を引き寄せます。取り外しができる事は重要であると考えられます。
＊中空ポリカーボネート板の強度と耐久性は？
ポリカはエンジニアリングプラスティックと言われ航空機の窓、防弾ガラス等に使われています。
金属片などは変形して取り込み割れる事はありません。車が上に乗っても大丈夫。
耐久性は雨どいと同程度と考えられます。また、難燃性で焦げるが災が上がり難いのも特徴です。
＊窓の内側と外側どちらにつけた方がよいのでしょうか？
台風、突風、空き巣対策の強化がこの工法の特徴なので外側への取り付けを推奨します。
また、断熱性を強化する点からも外断熱が良いと考えられます。
しかし、高所等でDIY取り付けが難しい場合は内側に貼ることも出来ます。
＊特殊金具の接着やポリカ板を切るのが難しい？
多少の作業が伴います自信のない方は業者さんにお願いするのも良いと思います。
ちなみに、これまでのユーザーはマニュアルを読みDIYで取り付けられています。
＊接着は両面テープでもよいですか？
両面テープは水に弱く窓の外側への取り付けに向いていないと思われます。
バスボンド（シリコーンクリア）であれば長期間、強力に特殊金具を保持出来ます。
バス用ボンド（シリコーン）で１０リットル入りバケツを１週間保持
多様機能色々
衝撃実験：
色々な形状の金属を１ｍの高さから落下しポリカで保護したガラスが割れるか調べました。
光熱費削減：
約２年で償却：窓面積１０ｍ2で試算しました。
断熱試験：
断熱効果約２倍（熱還流率：2.9w/k.m2.sec）である事が計測されました。
防犯対策：
約70％は窓から侵入しています。押し込み強盗防止対策にもなります。
防音効果：
約16ｄBの騒音低減効果があります。
幹線道路から約40ｍ離れた場所の騒音となります。
スマート採光：
夏は遮光、冬は採光：夏の高い位置からの陽光は中空ポリカの横のリブ面が遮断します。
一方、冬の低い角度からの光はリブ面に反射し部屋の奥まで光を入れます。
紫外線カット：
倉庫内保管物の紫外線による変色防止と遮光による照明コスト削減
カタログ・動画資料：
＊詳細情報を記載した資料こちら⇒日本語総合資料
＊海外ユーザー向け英語資料こちら⇒English manual
＊製品概要、取り付け法概要こちら⇒動画解説
評価：
国内唯一の窓割れ防止効果が認められ「モノづくりアイディア大賞」受賞
省エネ対策を施したことで「エコカンパニー大賞」受賞
2016年、太陽熱回収技術でエネルギー分野で権威ある「Energy Globe Award」を受賞しました。
千葉県柏市のふるさと納税の返礼品にも登録されています。
８セットからご注文を受け付けております。
＊写真は１セットで50㎝ｘ50㎝のガラス面をカバー、１ｍｘ１ｍの窓では４セット必要となります。

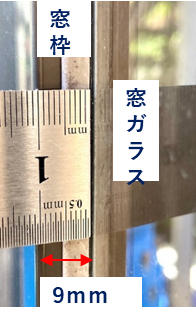

＊現在、２重ガラス以上の窓が入っている場合は事前にご連絡願います。ボルト長を変更する場合があります。
ご注文用紙（メール、ファックス用）：ワード用紙
協建築研究所とのコラボレーション施工：
昼夜２４時間休みなく稼働する高齢者福祉施設窓に施工、防犯と節電目的で導入、柏市Y福祉施設
特徴まとめ：
| 特徴 | 説 明 |
| 難燃性 | アクリル等と違いポリカは炎を上げて燃えにくい。 |
| 外側(または両面)断熱 | 既設建造物の窓に後づけで多層化強化が出来ます。 |
| 選択採光 | 夏は遮光、冬の陽光を取り込み室内を明るくし、暖めます。 |
| 防犯･防災 | 中空ポリカにより、“ガラスは割れる”の常識が変わります。 |
| 減音防音 | 約１６dbの音響低減効果があります。 幹線道路に面した家屋が約40メートル離れた減音効果 航空機等による騒音対策にも。 |
| 空気層調整 | ボルトの長さを自由に選べ空気層調整が出来ます。 |
| 反射角調整 | 上下左右のボルトの調整で太陽光反射角が変えられます。 上のボルトを下より長めにすることでオーバーハングも可能。 |
| 長寿命 | UVカットの屋根材なので建物とほぼ同程度の長寿命です。 |
| 高強度 | 航空機、新幹線窓、防弾ガラスと同一素材です。 |
| 軽量 | 1kg/m2と軽量なので窓レールを痛めません。 また、落下しても怪我するリスクは極端に低い。 多くのマンションでも採用されました。 |
| 紫外線カット | 紫外線をカットするので室内の家具、床を傷めません。 倉庫でのカートン焼け対策に採用。 |
| 取り外し自由 | ナットを回し簡単脱着、洗浄や交換が自由に出来ます。 防犯上回りにくくいする対策在り。お問合せ下さい。 |
断熱性能比較：
高断熱、高強度で安価です。91ｃｍｘ91ｃｍ窓で約２千円。
補足

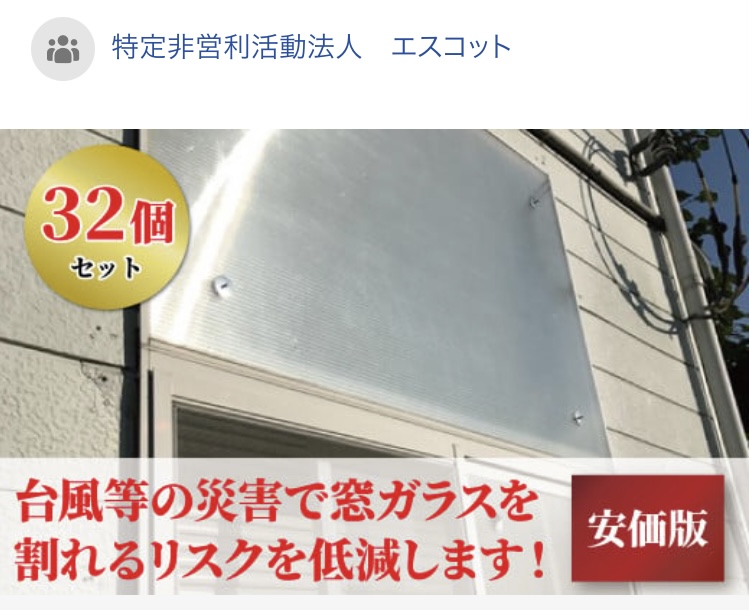

ガラスを割れにくくする為に開発した製品です。使い方は簡単、窓ガラスの外側に特殊ボルトを張り、中空ポリカーボネート板をはめ込み専用の金具で締めるだけ。台風による窓割れリスクを大幅に減らす事ができます。また窓からの侵入に対する防犯効果もあります。断熱性能も高く窓からの熱の出入りを約半分に減らす事で約3割の省エネ効果がもたらされます。更に中空ポリカは16dbの騒音低減効果があり、幹線沿いや空港等の周辺にお住まいの方にもお勧めです。
中空ポリカ板（182cm×91cm、厚さ4mm）は近隣のホームセンター等で購入できます。施工、洗浄、取り外し、移動に関する説明書は商品に同封しています。
【試験結果】
1.窓ガラスの断熱・遮熱能力は限定的（窓ガラスのみの部分は冬寒く、夏熱い）
2.パネル＋スダレの組み合わせは冬季の保温、夏季の遮熱、直射日光によるパソコンの事務環境の悪化対策として有効
3.窓ガラスと中空ポリカ版の感覚を1cm以上にしても強度的に問題がない※2度の台風による実績
4.窓ボルトの位置を内側に寄せすぎると熱によると思われる反りが生じる
【1セット内容】
ステンレス製ベースプレート（直径3cm) 1個、
ステンレス製コインナット（直径3cm）1個、
ステンレス製ボルト（直径3ｍｍ・長さ7ｍｍ・皿形状）1個
説明書つき
1セット内容×12セットをお届けします。
【※注意：防災エコ窓として使用する場合当返礼品（防災エコ金具）の他に中空ポリカ（182cm×91cm、厚さ4mm）、シリコーンが必要になります。ホームセンター等で購入ください】
【推奨シリコーン メーカー：コニシ株式会社 商品名：バスボンドQ 品番：#04888】
※窓ボルトの必要数は50cm×50cm四方に1つを目安にして下さい。
